Helios 2k6
Viele Jahre sind seit meiner letzten
Bastelarbeit vergangen und ein Turm ungenutzter LEDs wollte verbaut
werden; außerdem musste ich für eine Klausur lernen und
brauchte eine Tätigkeit um mich davon abzuhalten, somit war es an
der Zeit mir wieder in die Finger zu schneiden, löten und bohren
und ebendiese mit Superkleber zusammen zu kleben um letztendlich wieder
etwas Leuchtendes zu erschaffen. Diesmal will ich den Rand einer
rechteckigen Acrylglasscheibe mit hübschen Farbverlauf zum
Leuchten bringen.

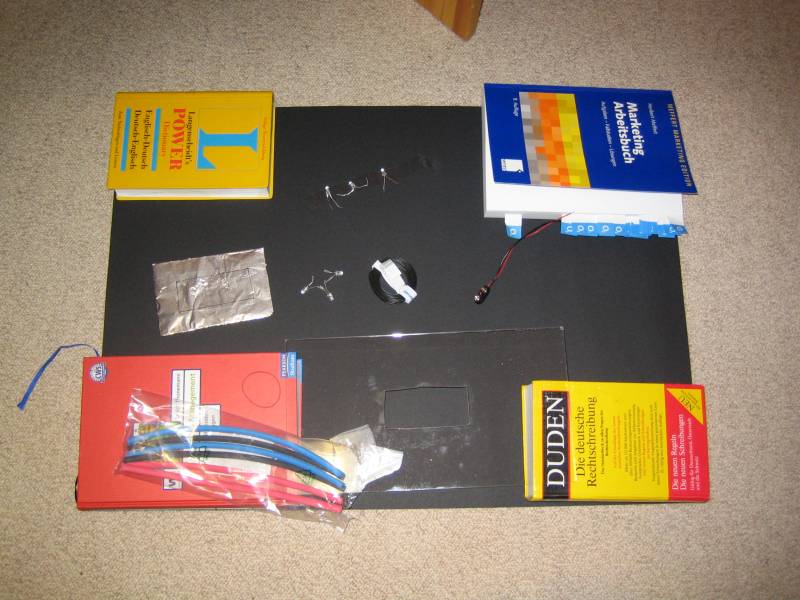

So, was brauchen wir hierzu?
-6 Leds, je zwei rot, grün und blau
-Klingeldraht
-Schrumpfschlauch
-Acrylglasscheibe (hatte ich schon vor Ewigkeiten zurecht geschnitten, aber dann zwischenzeitlich keine Lust mehr weiter zu bauen)
-Schwarzer Tonkarton
-9-Volt-Block-Anschluss
-4 schwere Bücher um den Tonkarton zu plätten (mit zweien der Bücher sollte ich in diesem Moment gerade lernen...)
Um der inzwischen überstandenen Prüfung Rechnung zu tragen mach ich mal die SWOT-Analye (T.S.O.L.P.P.^^(den versteht jetzt allerhöchstens Bodo)) des Projektes:

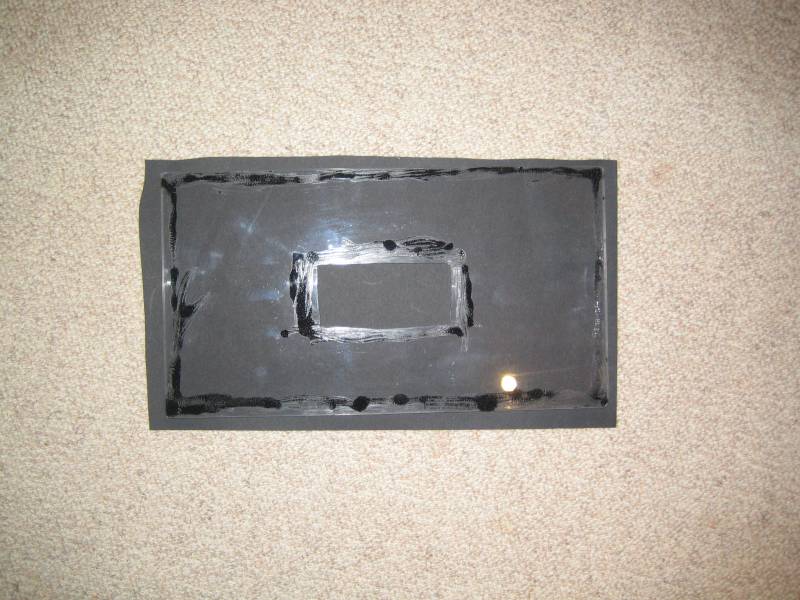

Also, erster Arbeitsschritt: Den Tonkarton von der Unterseite aufkleben (mit Superkleber, der in den Augen brannte):

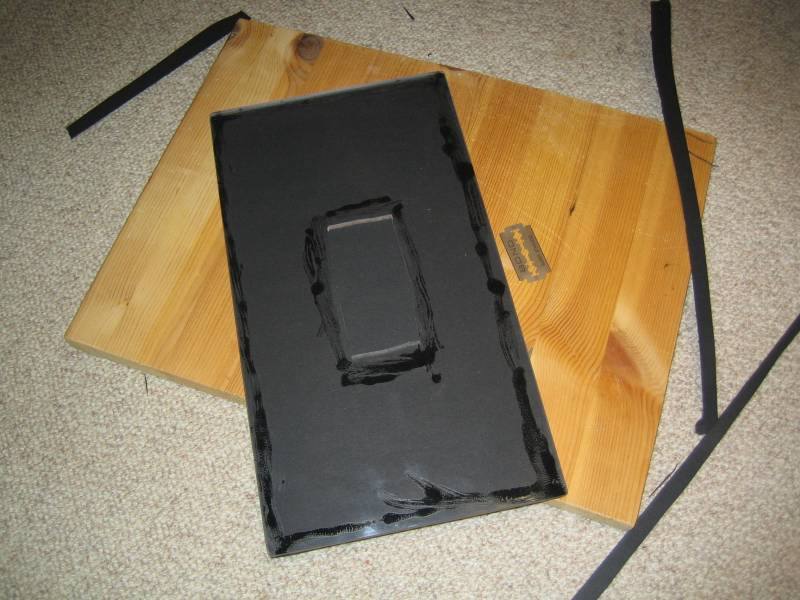

Nun die Ränder abschneiden (mit einer Rasierklinge, ich habe leider kein Reicheleute-Ladida-Skalpell):

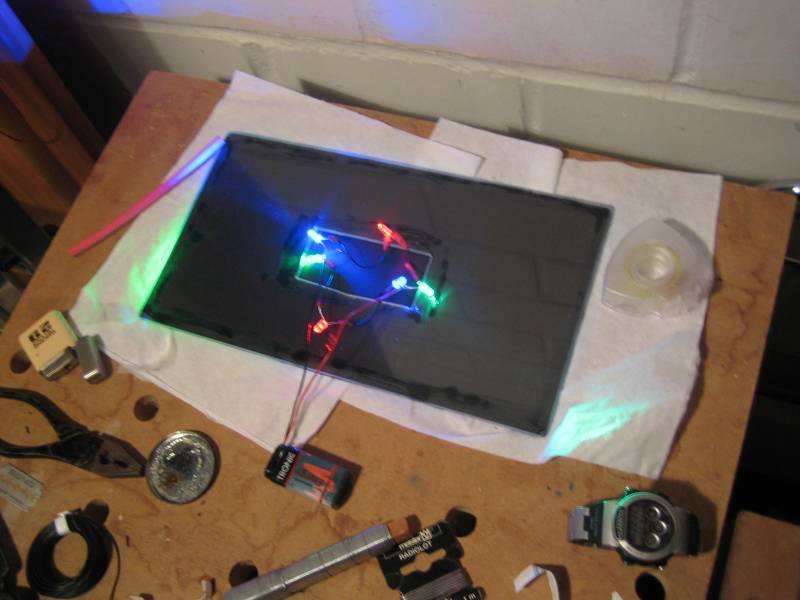

Als nächstes war löten und das Isolieren der Lötstellen mit Schrumpfschlauch angesagt. Ein erster Leistungstest zeigt: Es geht! Wer die Uhr liest erkennt: Es ist Freitagabend, 22:22 (Zufall). Keiner hatte Zeit für mich :(
Nächster Schritt: LEDs in ihren Positionen mit Tesafilm vorläufig fixieren, Licht ausmachen und freuen...
Ein paar Tage, eine Wiwi-Prüfung und einen Besuch im Baumarkt später: Ich habe mir zwei Schrankaufhänger (so nannte der Baumarktangestellte die Dinger) gekauft und an die Rückseite geschraubt, um die "Lampe" daran an zwei Schrauben in der Decke einhängen zu können. Die LEDs wurden endgültig mit Klebeband fixiert und ich spiegel mich in der Scheibe.
Als nächstes wurden der Kippschalter und die Batteriehalterung an der Decke festgenagelt/getackert)
Die Rückseite wurde schließlich auch mit Tonkarton verklebt.

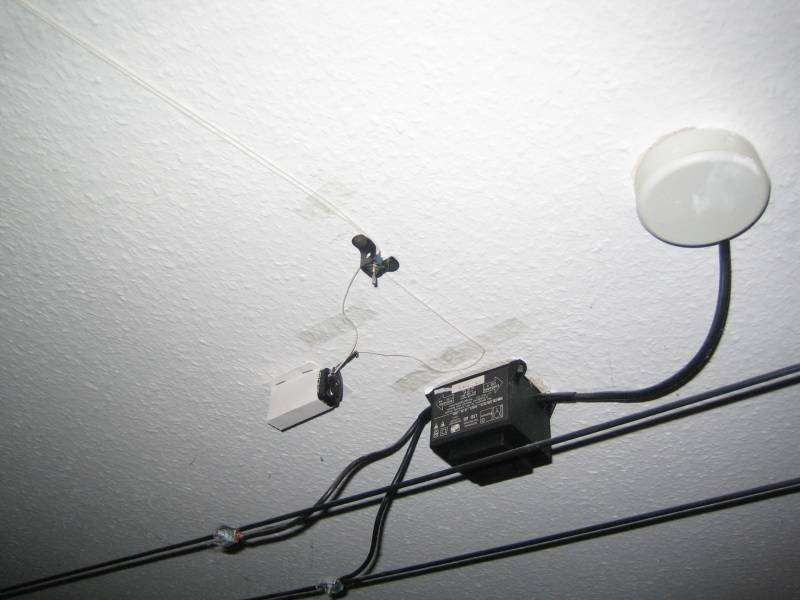

Hier nochmal die gesamte Deckenkonstruckton. Links Batteriehalterung und Kippschalter. Rechts erkennt man die zwei Schrauben, an die die Lampe angehängt wird und die Stecker, mit denen die Lampe mit der Batterie verbunden wird.
Die Lampe das erste mal an der Decke. Man sieht auch ganz gut das Holzplättchen, das genau unter dem Loch in der Acrylglasplatte liegt, und auf die die Halterungen aufgeschraubt sind. Eigentlich wollte ich die Acrylglasplatte zwischen zwei solchen plättech einklemmen, aber jetzt wo ich dieses Bild sehe merke ich, dass ich das total vergessen habe^^. Also im Prinzip liegt die Acrylglasplatte nur auf dem mit der Decke verbundenen Holzplättchen auf und ist über den Tonkarton, an dem sie angeklebt ist und der mit dem Holzplättchen verschraubt ist, mit dem Plättchen verbunden. Aber es hält ja auch so, nerver change a winning team.

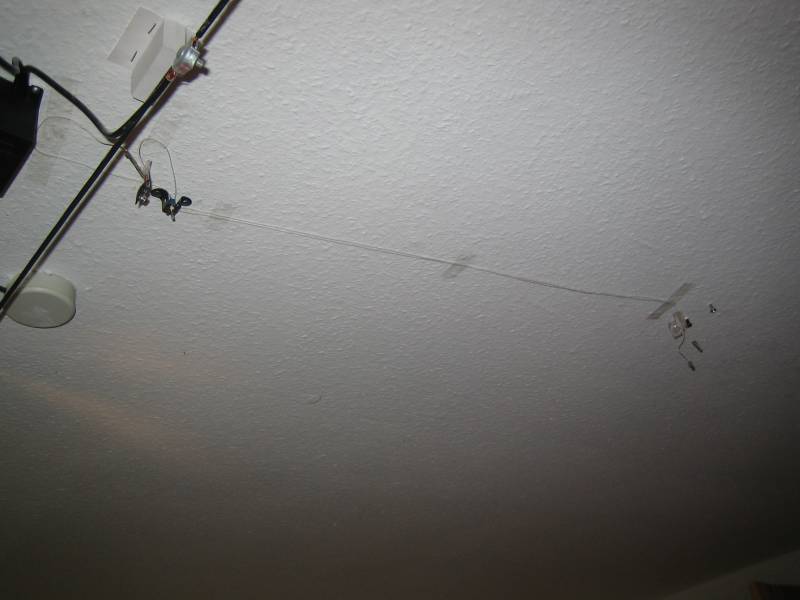

Leider hängt die Konstruktion ziemlich schief, was sich aber korrigieren lässt...

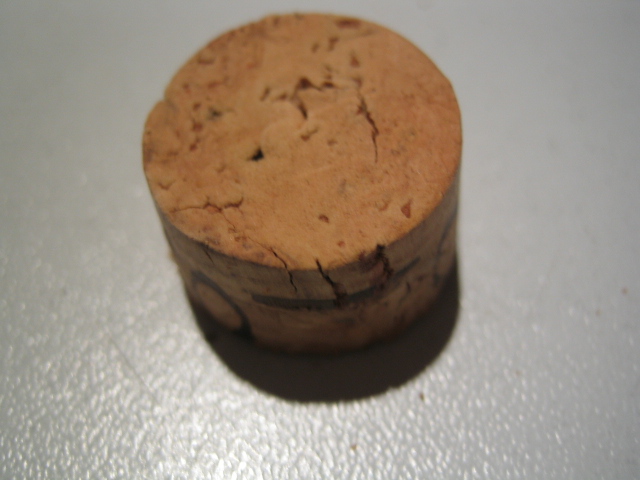

...indem man einfach an der weiter oben hängenden Seite ein kleines Stück Korken unterschieb, der diese Seite dann nach unten drückt:
Und schon hängt 's grade. Sieht man jetzt nicht so unbedingt, aber es tut 's

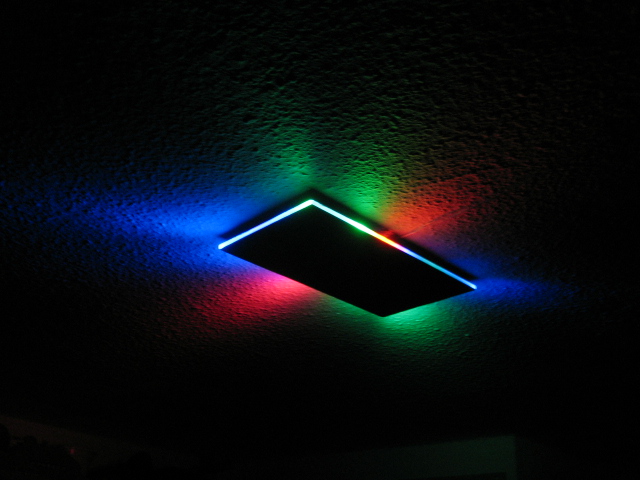

So sieht das ganze jetzt fertig aus, hübsch ne? Allerdings gibt es nicht wie ich gedacht habe immer einen stetigen Farbverlauf von blau nach rot nach grün nach blau usw sondern in den blauen und grünen Feldern ist zwischendurch immer ein grüner bzw. blauer Fleck, ich schätze mal, dass das Licht teilweise gespiegelt wird, stört mich aber nicht, sieht ja auch so hübsch aus.
Und nochmal von der anderen Seite. Die hintere rote LED wird irgendwie von der blauen daneben etwas dominiert, daher leuchtet es da irgendwie violett. Egal...
So, was brauchen wir hierzu?
-6 Leds, je zwei rot, grün und blau
-Klingeldraht
-Schrumpfschlauch
-Acrylglasscheibe (hatte ich schon vor Ewigkeiten zurecht geschnitten, aber dann zwischenzeitlich keine Lust mehr weiter zu bauen)
-Schwarzer Tonkarton
-9-Volt-Block-Anschluss
-4 schwere Bücher um den Tonkarton zu plätten (mit zweien der Bücher sollte ich in diesem Moment gerade lernen...)
Um der inzwischen überstandenen Prüfung Rechnung zu tragen mach ich mal die SWOT-Analye (T.S.O.L.P.P.^^(den versteht jetzt allerhöchstens Bodo)) des Projektes:
| Chancen |
Risiken |
|
| Stärken |
-Die Acrylglasplatte ist schon
geschnitten, es muss nur noch geklebt und gelötet werden -Bei gleichzeitiger umfassender Marktkommunikation winkt ein Imagegewinn |
-Ein funktionierendes
Stromkreislaufsetup muss gefunden werden -Fehlendes Material muss evtl. nachgekauft werden -Eine Deckenmontierungslösung muss gefunden werden -verschiedene Werkzeuge und der gekonnte Umgang damit sind erforderlich |
| Schwächen |
-Bei sauberer Arbeit könnte
das Ding echt hübsch aussehen |
-empfindliche LEDs (gingen
tatsächlich auch einige kaputt) -konzentriertes Arbeiten erforderlich |
Also, erster Arbeitsschritt: Den Tonkarton von der Unterseite aufkleben (mit Superkleber, der in den Augen brannte):
Nun die Ränder abschneiden (mit einer Rasierklinge, ich habe leider kein Reicheleute-Ladida-Skalpell):
Als nächstes war löten und das Isolieren der Lötstellen mit Schrumpfschlauch angesagt. Ein erster Leistungstest zeigt: Es geht! Wer die Uhr liest erkennt: Es ist Freitagabend, 22:22 (Zufall). Keiner hatte Zeit für mich :(
Nächster Schritt: LEDs in ihren Positionen mit Tesafilm vorläufig fixieren, Licht ausmachen und freuen...

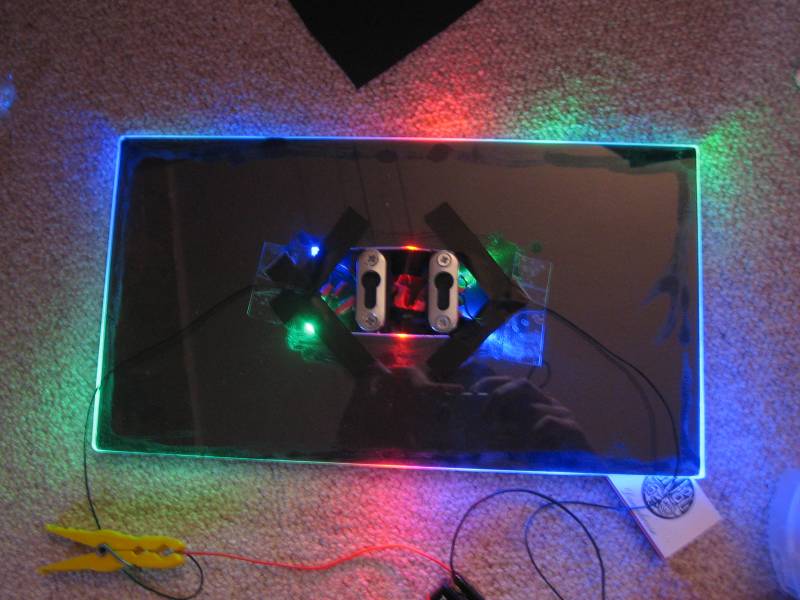

Ein paar Tage, eine Wiwi-Prüfung und einen Besuch im Baumarkt später: Ich habe mir zwei Schrankaufhänger (so nannte der Baumarktangestellte die Dinger) gekauft und an die Rückseite geschraubt, um die "Lampe" daran an zwei Schrauben in der Decke einhängen zu können. Die LEDs wurden endgültig mit Klebeband fixiert und ich spiegel mich in der Scheibe.
Als nächstes wurden der Kippschalter und die Batteriehalterung an der Decke festgenagelt/getackert)
Die Rückseite wurde schließlich auch mit Tonkarton verklebt.
Hier nochmal die gesamte Deckenkonstruckton. Links Batteriehalterung und Kippschalter. Rechts erkennt man die zwei Schrauben, an die die Lampe angehängt wird und die Stecker, mit denen die Lampe mit der Batterie verbunden wird.
Die Lampe das erste mal an der Decke. Man sieht auch ganz gut das Holzplättchen, das genau unter dem Loch in der Acrylglasplatte liegt, und auf die die Halterungen aufgeschraubt sind. Eigentlich wollte ich die Acrylglasplatte zwischen zwei solchen plättech einklemmen, aber jetzt wo ich dieses Bild sehe merke ich, dass ich das total vergessen habe^^. Also im Prinzip liegt die Acrylglasplatte nur auf dem mit der Decke verbundenen Holzplättchen auf und ist über den Tonkarton, an dem sie angeklebt ist und der mit dem Holzplättchen verschraubt ist, mit dem Plättchen verbunden. Aber es hält ja auch so, nerver change a winning team.
Leider hängt die Konstruktion ziemlich schief, was sich aber korrigieren lässt...
...indem man einfach an der weiter oben hängenden Seite ein kleines Stück Korken unterschieb, der diese Seite dann nach unten drückt:
Und schon hängt 's grade. Sieht man jetzt nicht so unbedingt, aber es tut 's

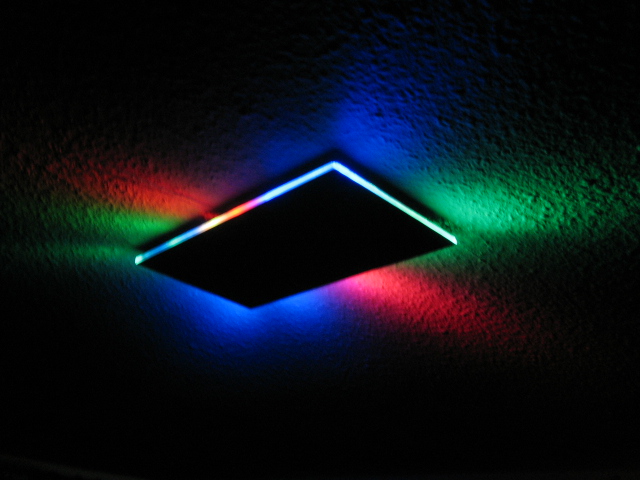

So sieht das ganze jetzt fertig aus, hübsch ne? Allerdings gibt es nicht wie ich gedacht habe immer einen stetigen Farbverlauf von blau nach rot nach grün nach blau usw sondern in den blauen und grünen Feldern ist zwischendurch immer ein grüner bzw. blauer Fleck, ich schätze mal, dass das Licht teilweise gespiegelt wird, stört mich aber nicht, sieht ja auch so hübsch aus.
Und nochmal von der anderen Seite. Die hintere rote LED wird irgendwie von der blauen daneben etwas dominiert, daher leuchtet es da irgendwie violett. Egal...

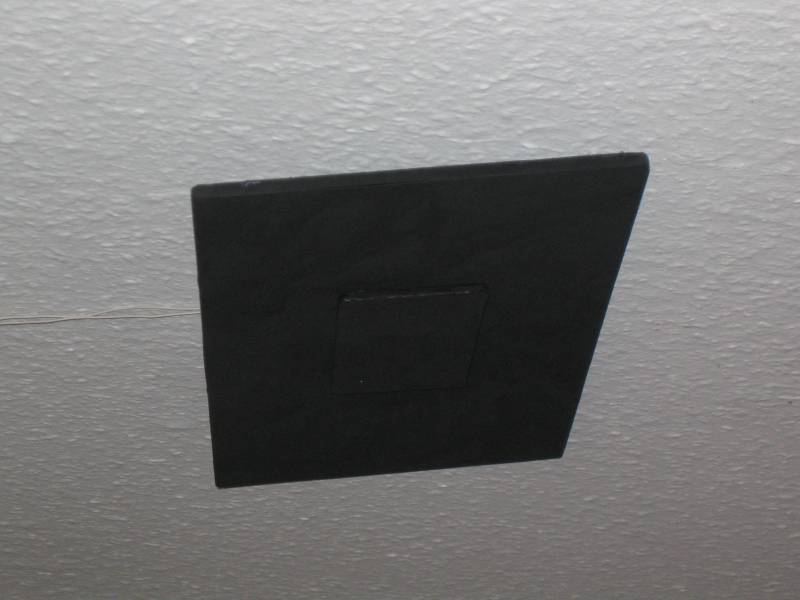

Zum Schluss nochmal die Lampe von unten. Auch gut.
Tjoa, ist doch ganz gut geworden...
